MESIN BUBUT

BAB II

MESIN BUBUT

2.1              Definisi Mesin Bubut

Mesin bubut adalah suatu mesin perkakas yang digunakan untuk memotong benda yang diputar. Bubut sendiri merupakan suatu proses pemakanan benda kerja yang sayatannya dilakukan dengan cara memutar benda kerja kemudian dikenakan pada pahat yang digerakkan secara translasi sejajar dengan sumbu putar dari benda kerja. Gerakan putar dari benda kerja disebut gerak potong relatif dan gerakan translasi dari pahat disebut gerakan umpan (http://pemesinan-bubut.blogspot.com/).

(Laboratorium Teknik Industri).

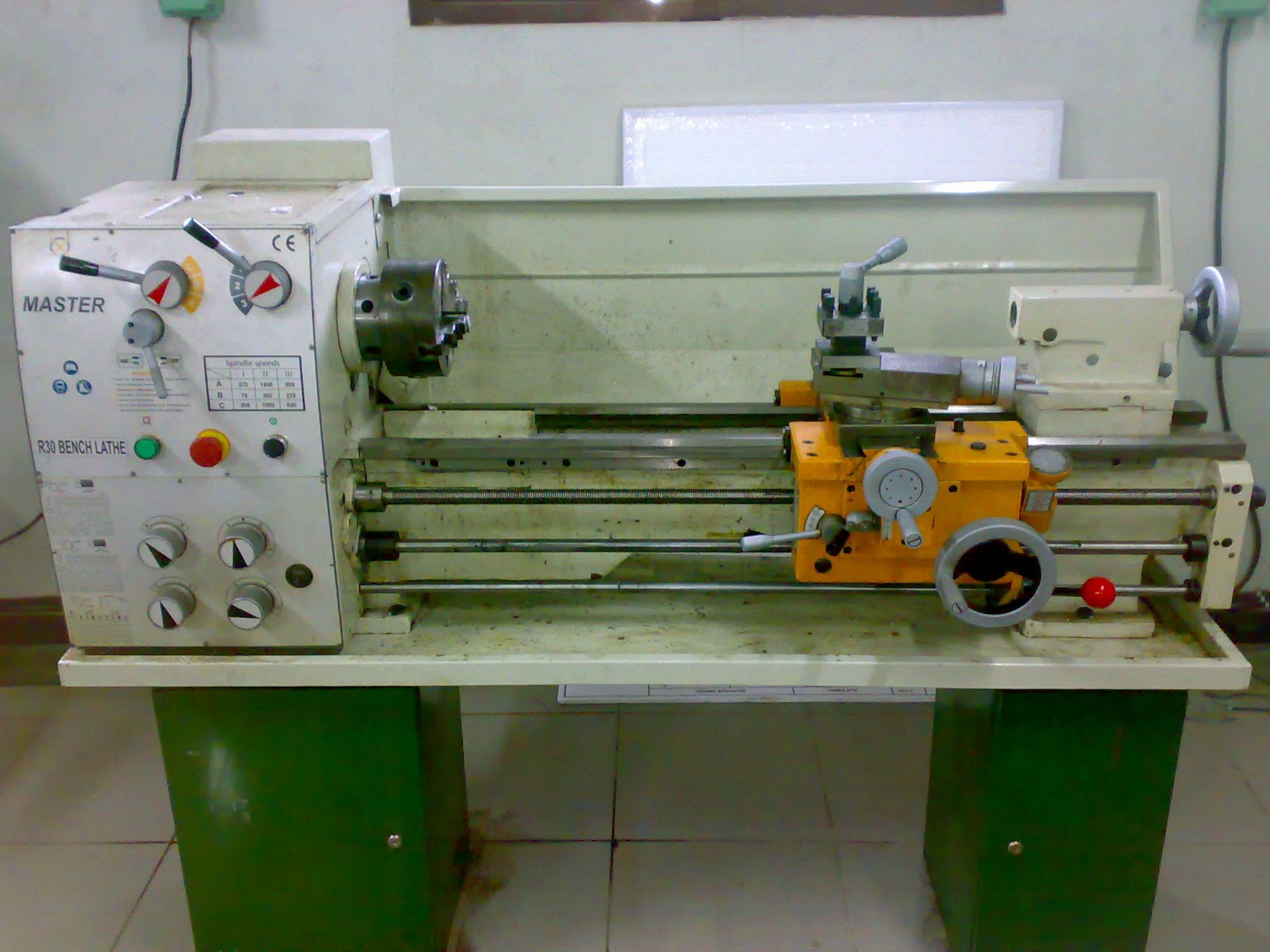

Gambar 2.1 Mesin Bubut.

Pekerjaan-pekerjaan yang umumnya dikerjakan oleh mesin bubut antara lain:

1.      Membubut luar

2.      Membubut dalam

3.      Membubut tirus

4.      Membuat Permukaan

5.      Memotong

6.      Membuat ulir

            Bubut merupakan suatu proses pemakanan benda kerja yang sayatannya dilakukan dengan cara memutar benda kerja kemudian dikenakan pada pahat yang digerakkan secara translasi sejajar dengan sumbu putar dari benda kerja. Gerakan putar dari benda kerja disebut gerak potong relatif dan gerakkan translasi dari pahat disebut gerak umpan (feeding). Dapat mengatur perbandingan kecepatan rotasi benda kerja dan kecepatan translasi pahat maka akan diperoleh berbagai macam ulir dengan ukuran kisar yang berbeda. Hal ini dapat dilakukan dengan jalan menukar roda gigi translasi (change gears) yang menghubungkan poros spindel dengan poros ulir (lead screw). Roda gigi penukar disediakan secara khusus untuk memenuhi keperluan pembuatan ulir. Jumlah gigi pada masing-masing roda gigi penukar bervariasi besarnya mulai dari jumlah 15 sampai dengan jumlah gigi maksimum 127. roda gigi penukar dengan jumlah 127 mempunyai ke khususan karena digunakan untuk monversi dari ulir metrik ke ulir inchi (http://pemesinan-bubut.blogspot.com/).

2.2              Komponen Utama Mesin Bubut

Mesin bubut terdiri dari meja dan kepala tetap. Di dalam kepala tetap terdapat roda-roda gigi transmisi penukar putaran yang akan memutar poros spindel. Poros spindel akan menmutar benda kerja melalui cekal. Eretan utama akan bergerak sepanjang meja sambil membawa eretan lintang dan eretan atas dan dudukan pahat.Mesin bubut pada dasarnya terdiri dari beberapa komponen utama antara lain: meja mesin, a headstock, a tailstock, a compound slide, across slide, a toolpost, dan leadscrew dan lain-lain. Pada gambar 2.2 berikut ini diperlihatkan nama-nama bagian atau komponen yang umum dari mesin bubut (http://pemesinan-bubut.blogspot.com/):

(http://www.perkakasku.com).

Gambar 2.2 Komponen Utama Mesin Bubut.

Komponen-komponen utamanya adalah Tailsock untuk memegang atau menyangga benda kerja pada bagian ujung yang berseberangan dengan Chuck (pencekam) pada proses pemesinan di mesin bubut, untuk membuat ulir saja dan bisa dilepas kalau tidak dipakai. Lead crew adalah poros panjang berulir yang terletak agak dibawah dan sejajar dengan bangku, memanjang dari kepala tetap sampai ekor tetap. Dihubungkan dengan roda gigi pada kepala tetap dan putarannya bisa dibalik. Dipasang ke pembawa (carriage) dan digunakan sebagai ulir pengarah. Feedrod terletak dibawah ulir pengarah yang berfungsi untuk menyalurkan daya dari kotak pengubah cepat (quick change box) untuk menggerakkan mekanisme apron dalam arah melintang atau memanjang. Carriage terdiri dari tempat eretan, dudukan pahat dan apron. Konstruksinya kuat karena harus menyangga dan mengarahkan pahat pemotong. Dilengkapi dengan dua cross slide untuk mengarahkan pahat dalam arah melintang. Spindle yang atas mengendalikan gerakan dudukan pahat dan spindle atas untuk menggerakkan pembawa sepanjang landasan. Toolpost digunakan sebagai tempat dudukan pahat bubut, dengan menggunakan pemegang pahat. Headstock, yaitu tempat terletaknya transmisi gerak pada mesin bubut yang mengatur putaran yang dibutuhkan pada proses pembubutan.

2.3              Dimensi dan Jenis-jenis Mesin Bubut

Dimensi atau ukuran mesin bubut biasanya dinyatakan dalam diameter benda kerja yang dapat dikerjakan pada mesin tersebut. misalnya sebuah mesin bubut ukuran 400 mm mempunyai arti mesin bisa mengerjakan benda kerja sampai diameter 400 mm. Ukuran kedua yang diperlukan dari sebuah mesin bubut adalah panjang benda kerja. Beberapa pabrik menyatakan dalam panjang maksimum benda kerja diantara kedua pusat mesin bubut, sedangkan sebagian pabrik lain menyatakan dalam panjang bangku. Ada beberapa variasi dalam jenis mesin bubut dan variasi dalam desainnya tersebut tergantung cara pengoparasiannya dan jenis produksi atau jenis benda kerja. Dilihat cara pengoperasian mesin bubut dibagi menjadi dua jenis yaitu mesin bubut manual dan mesin bubut otomatis. Mesin bubut manual adalah mesin bubut yang proses pengoperasiannya secara manual dilakukan oleh manusia secara langsung, sedangkan mesin bubut atomatis adalah mesin bubut yang perkakasnya secara otomatis memotong benda kerja dan mundur setelah proses diselesaikan, dimana semua pegerakan sudah diatur atau diprogram secara otomatis dengan mengunakan komputer. Mesin bubut yang otomatis sepenuhnya dilengkapi dengan tool magazine sehingga sejumlah alat potong dapat diletakan dimesin secara berurutan dengan hanya sedikit pengawasan dari operator. Mesin bubut otomatis ini lebih dikenal dengan sebutan CNC (Computer Numerical Control) Lathe Machine (mesin bubut dengan sistem komputer kontrol numerik).

2.4              Prinsip kerja mesin bubut

Poros spindle akan memutar benda kerja melalui piringan pembawa sehingga memotar roda gigi pada poros spindle. Melalui roda gigi penghubung, putaran akan disampaikan ke roda gigi poros ulir. Oleh klem berulir, putaran poros ulir tersebut diubah menjadi gerak translasi pada eretan yang membawa pahat. Akibatnya pada benda kerja akan terjadi sayatan yang berbentuk ulir (http://pemesinan-bubut.blogspot.com/).

2.5              Bagian-Bagian mesin bubut

Mesin bubut terdiri dari meja dan kepala tetap. Di dalam kepala tetap terdapat roda-roda gigi transmisi penukar putaran yang akan memutar poros spindel. Poros spindel akan menmutar benda kerja melalui cekal. Eretan utama akan bergerak sepanjang meja sambil membawa eretan lintang dan eretan atas dan dudukan pahat. Sumber utama dari semua gerakkan tersebut berasal dari motor listrik untuk memutar pulley melalui sabuk.

A.         Pembubutan silindris adalah benda yang disangga diantara kedua pusatnya.

B.     Pengerjaan Tepi (Facing) adalah apabila permukaan harus dipotong pada pembubut. Benda kerja biasanya dipegang pada plat muka atau dalam pencekam. Tetapi bisa juga pengerjaan tepi dilakukan dengan benda kerja diantara kedua pusatnya. Karena pemotongan tegak lurus terhadap sumbu putaran maka kereta luncur harus dikunci pada bengku pembubut untuk mencegah gerakan ksial.

C.     Pembubutan Tirus Terdapat beberapa standar ketirusan 1 dalam praktek komersial. Mempunyai 4 Penggolongan umum yang biasa digunakan digunakan, yaitu Tirus Morse, Tirus Brown dan Sharp, Tirus Jarno dan Reed, dan Pena Tirus.

D.     Memotong ulir, biasanya pembuatan ulir dengan mesin bubut dilakukan apabila hanya sedikit ulir yang harus dibuat atau dibuat bentuk khusus. Bentuk ulir didapatkan dengan menggerinda pahat menjadi bentuk yang sesuai dengan menggunakan gage atau plat pola. Gambar ini memperlihatkan sebuah pahat untuk memotong ulir -V 60 derjat dan gage yang digunakan untuk memeriksa sudut pahat. Gage ini disebut gage senter sebab juga bisa digunakan sebagai gage penyenter mesin bubut. Pemotong berbentuk khusus bisa juga digunakan untuk memotong ulir.

Dalam mengunci pahat untuk ulir-V, terdapat dua metode hantaran pahat. Pahat dapat dihantarkan lurus kedalam benda kerja, ulir terbentuk karena serangkaian potongan ringan seperti pada gambar ini. Metode pemotongan ini baik digunakan untuk pemotongan besi cor atau kuningan. Metode kedua adalah dengan menghantar pahat pada suatu sudut. Metode ini digunakan untuk membuat ulir pada bahan baja. Pahat diputar sebesar 29^o dan pahat dihantar ke benda kerja sehingga seluruh pemotongan dilakukan pada sisi kiri dari pahat (http://pemesinan-bubut.blogspot.com/).

2.6              Jenis pengerjaan pada mesin bubut

            Jenis-jenis pengerjaan pada mesin bubut mempunyai 10 proses, proses-proses pengerjaan tersebut yaitu (http://pemesinan-bubut.blogspot.com/):

1.     Membubut lurus

        Pada pembuatan memanjang gerak jalan pahat sejajar dengan poros benda kerja, sedangkan untuk pembubutan yang datar ini pada benda kerja. Dalam pembubutan yang otomatis pahat dapat digeserkan maju dan mundur kearah melintang.

2.     Membuat tirus

        Dapat dilakukan dengan 3 cara:

1.      dengan menggeser posisi kepala lepas kearah melintang

2.      dengan menggeser sekian derajat eretan atas (penjepit pahat)

3.      dengan memasang perkakas pembentuk

3.     Membubut eksentrik

Bila garis hati dari dua/lebih silinder dari sebuah benda kerja sejajar maka benda kerja itu dinamakan eksentrik, jarak antara garis-garis hati itu disebut eksentrisitas.

4.     Membubut alur

Untuk pengerjaan membubut alur di pergunakan pahat bubut pengalur dan jenisnya ada yang lurus, bengkok, berjenjang ke kanan/ke kiri.

5.     Memotong benda kerja

Pemotongan benda kerja berbentuk batang pada mesin bubut digunakan sebuah pahat pengalur dengan penyayat yang sangat ramping, sebuah benda kerja yang di jepit diantara senter-senter tidak boleh putus karena dapat melentur dan menghimpit pahat.

6.     Mengebor pada mesin bubut

pembuatan lubang senter pada mesin bubut ada 2 cara, yakni benda kerja yang berputar dan senter yang berputar.

7.     Membubut dalam

Untuk membesarkan lubang yang sudah ada dapat digunakan pahat dalam, caranya tidak jauh berbeda dengan membubut lurus. Pahatnya punya bentuk tersendiri.

8.     Membubut profil

        Untuk membubut pembulatan pahatnya diasah menurut bentuk profilnya, pahat profil terutama cocok untuk membubut profil pada produk-produk yang pendek, pada umumnya pahat bubut tidak terlalu tebal sehingga umur pemakaiannya pendek.

9.     Mengkartel

Adalah membuat rigi-rigi pada benda kerja dengan gigi kartel yang tersedia. Kartel dipasang pada rumah pahat dan kedudukannya harus setinggi senter. Kerja kartel ini adalah menekan benda kerja bukan menyayat seperti pahat bubut.

10.   Membubut ulir sekrup

        Untuk membuat ulir sekrap dengan mesin bubut digunakan pahat khusus yang berbentuk seperti: pahat ulir, segitiga, segi empat, trapesium, bulat dan jenis khusus lainnya, untuk memeriksa pahat ulir digunakan mal ulir.
